以利達 LD-HZ 系列、LD288E (Q)、LD-GA128 三款主流聯動型控制器為研究對象，剖析 ARM + 嵌入式 Linux/FreeRTOS 硬件平臺架構、二總線底層協議與 CANBus 環形組網技術，結合國標 GB4717-2024、GB16806-2006，分析設備硬件冗余設計、回路驅動、電源管理技術要點，為工程選型、系統擴容提供技術參考。

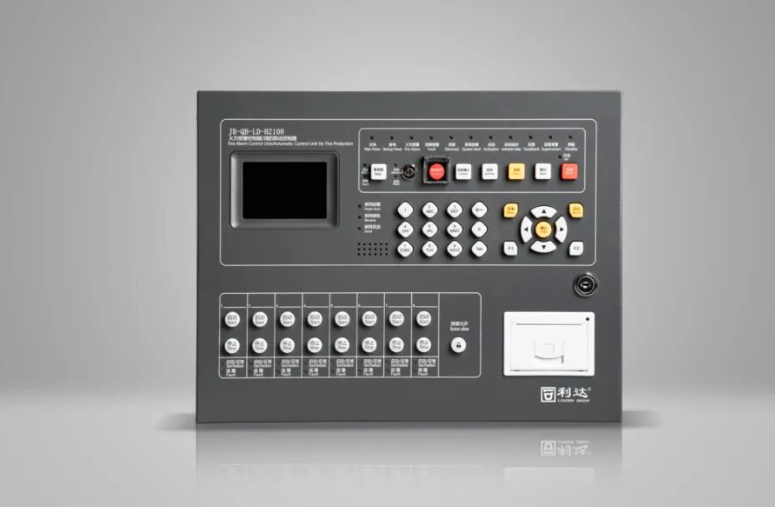

電源系統采用雙路冗余供電設計，主電 AC220V 開關電源 + DC24V 備電蓄電池自動切換，內置過壓、過流、反接保護電路，蓄電池浮充、均充智能管理，滿足國標斷電后設備持續工作 8 小時以上規范要求。其中 LD-HZ108 小型控制器標配 2 個探測回路，單回路更大
掛載 255 個編碼點位，整機上限 510 點位；LD288E (Q) 更大
配置 8 回路 2040 點位；LD-GA128 大型機支持 24 回路超 6000 點位，硬件預留擴展卡槽可后期追加回路板、多線聯動盤、消防電話擴展卡。
通信技術是利達控制器核心技術優勢，設備采用自研無極性二總線作為現場探測總線，總線空載電壓 DC18V 左右，靜態功耗控制在 0.5mA 以內，支持樹形、分支、環形三種布線拓撲，環形布線具備線路單點斷路自愈能力，故障段自動隔離，剩余回路正常工作。控制器上層組網依托 CANBus 工業現場總線，區別于傳統 RS485，CAN 總線抗電磁干擾可達 30V/m，支持無主從對等組網，單網絡最多接入 255 臺控制器，任意主機可調取全網火警、故障數據，實現區域消防系統跨樓棟集中監控，LD6931B環形CAN網卡可構建閉環消防監控網絡，適配產業園、商業綜合體多分區組網項目。
在數據存儲與外設接口方面，全系標配 USB 數據接口，支持 U 盤一鍵導入導出聯動編程程序，替代傳統現場手持式編碼器逐點編程模式，PC 端專用組態軟件完成聯動邏輯預編程后導入主機，縮短現場調試周期。設備黑匣子存儲模塊可分類存儲火警、故障、監管、反饋四類事件，LD288E 整機可存儲 32768 條歷史記錄，單項火警記錄 2000 條，滿足消防驗收資料溯源要求。同時配備 RS232 串口外接熱敏打印機、TCP/IP 擴展模塊對接城市消防遠程監控平臺，實現火警遠程上傳。
工程應用層面，小型 LD-HZ 系列多用于多層住宅、小型商鋪；LD288E 適配寫字樓、中小型商場；LD-GA128 主打地鐵、管廊、大型工業廠房。硬件設計中回路短路隔離技術為標配，單回路出現短路故障時，隔離芯片瞬時切斷故障支路，其余設備正常巡檢報警，解決傳統總線單點短路全回路癱瘓通病。綜合來看，利達新一代控制器依托硬件模塊化、總線雙架構設計，在可靠性、擴展性、兼容性上滿足現行消防規范，是民用與工業消防主流選型設備。
