消防總線模塊是連接火災報警主機與現場終端設備的核心中轉單元，承擔著信號轉換、數據傳輸、設備控制、線路保護的關鍵作用，是整套消防報警聯動系統不可或缺的組成部分。利達消防總線模塊品類齊全，涵蓋輸入模塊、輸出模塊、輸入輸出模塊、隔離模塊、電源模塊等全系列產品，適配各類消防終端設備的信號對接與聯動控制。本文將系統梳理利達主流總線模塊的技術特性、核心功能、參數優勢，并結合現場施工場景講解標準化應用要點。
利達輸入模塊為系統信號采集核心模塊，主要用于接收非編碼消防設備的開關量信號、模擬量信號，實現終端設備狀態監測。該模塊核心適配感溫電纜、壓力開關、水流指示器、防火閥反饋裝置等無源開關量設備，可精準采集設備動作、故障、復位等狀態信號，并實時上傳至火災報警控制器。設備支持1路模擬量信號輸入，可根據信號數值精準判定設備運行狀態，同時具備完善的線路監測功能，可實時檢測外接線路的斷路、短路故障，故障信號實時上傳主機，實現全狀態可視化監測。
硬件設計上，輸入模塊采用工業級電路元件，抗干擾能力強，適配復雜電磁環境施工場景。設備無需單獨供電，依托總線取電即可穩定運行，功耗低、穩定性高，安裝體積小巧，可內嵌安裝于設備箱體、吊頂內部等狹小空間。同時具備信號濾波算法，可過濾現場電磁干擾產生的雜波信號，避免無效信號上傳導致的系統誤判，保障信號采集的精準性與穩定性。
利達輸出模塊主要用于接收主機聯動指令，驅動各類消防聯動設備啟動運行，核心適配聲光警報器、應急廣播、排煙閥、送風閥等需要開關控制的終端設備。模塊支持總線信號精準解碼，快速響應主機控制指令，動作響應延遲極低，可滿足消防聯動實時性要求。設備內置過流、過載保護電路，輸出電流穩定可控，可有效避免終端設備過載燒毀、線路短路故障，保障聯動設備安全運行。同時支持動作狀態反饋，可將設備啟動、運行狀態回傳主機，實現聯動閉環管控。
輸入輸出模塊是應用最廣泛的復合型模塊，集成信號采集與設備控制雙重功能，可同時實現終端設備狀態監測與聯動控制，適配防火卷簾、消防水泵、排煙風機、噴淋泵等大型消防設備。該模塊可精準接收主機聯動指令，輸出控制信號啟動設備，同時實時采集設備運行反饋信號、故障信號，形成“指令下發-設備動作-狀態反饋”的閉環控制邏輯。模塊支持邏輯編程適配，可根據現場消防聯動需求自定義動作邏輯，適配不同設備的運行控制要求。

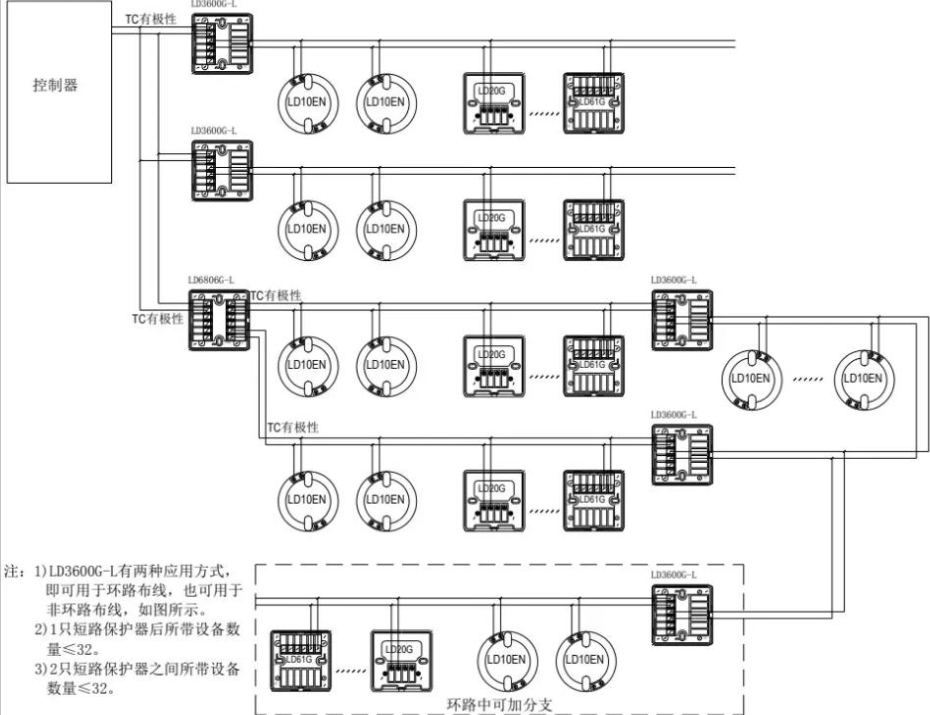

針對系統線路防護需求，利達總線隔離模塊發揮關鍵保護作用，是保障消防總線系統穩定運行的核心配件。該模塊具備總線短路自動隔離功能，當總線某一段線路出現短路故障時，隔離模塊可快速切斷故障區域線路，隔離故障節點，保障總線其余設備正常運行，避免單點故障導致整套系統癱瘓。故障消除后，模塊可自動恢復導通，無需人工復位，大幅提升系統運維效率與容錯能力。模塊適配所有利達二總線系統，兼容性極強，通常按分區、樓層分段安裝，實現總線分段防護。
利達專用電源模塊為現場終端設備提供穩定電力支撐，可提供1組穩壓供電輸出，適配無電源總線設備、小型聯動設備的供電需求。設備具備過壓、過流、短路、過熱多重保護功能，電力輸出穩定，可有效規避電網波動、線路故障對終端設備的損傷。同時適配寬溫運行環境，可在-40℃～75℃極端溫度下穩定工作，環境適應性遠超行業普通產品，適配工業廠房、戶外設備箱等復雜場景。
在施工應用方面，利達總線模塊均采用標準二總線無極性接線設計，施工無需區分正負極，接線便捷、容錯率高，可大幅縮短施工周期。安裝時需遵循分區布設原則，按照建筑樓層、防火分區劃分模塊管控范圍，避免跨分區布線，便于后期故障排查與運維檢修。模塊安裝需遠離強電磁設備、高溫?zé)嵩?、潮濕積水區域，保障設備運行環境穩定。接線完成后需逐一進行編碼調試、信號測試，確保模塊與主機通訊正常、信號采集精準、聯動動作可靠。
日常運維中，需定期檢測模塊線路連接狀態、通訊穩定性、保護功能有效性，重點排查隔離模塊、輸入輸出模塊的工作狀態，及時清理模塊表面粉塵、水汽，避免接觸不良、信號干擾問題。對于工業場景應用的模塊，需定期檢查防護外殼密封性，保障極端環境下設備穩定運行。
總體而言，利達全系列總線模塊依托標準化設計、穩定的性能、完善的保護機制、便捷的施工特性，實現了消防報警系統信號采集、聯動控制、線路防護的全覆蓋，模塊間兼容性強、組網穩定，可完美適配利達整套消防報警系統，有效提升消防聯動系統的可靠性與智能化水平，廣泛適配各類建筑消防工程項目。
