本論文圍繞利達品牌主機在實際運行中出現的“不回碼”現象以及主機與驅動板之間的通信故障展開分析。通過對故障現象的定義、產生原因的分類、排查方法、具體修復措施以及預防與維護建議進行系統論述，旨在為維護工程師、設備管理者及相關技術人員提供理論與實踐相結合的參考，提升設備可靠性、降低停機時間并保障生產連續性。

一、問題背景與定義
1.1 背景概述

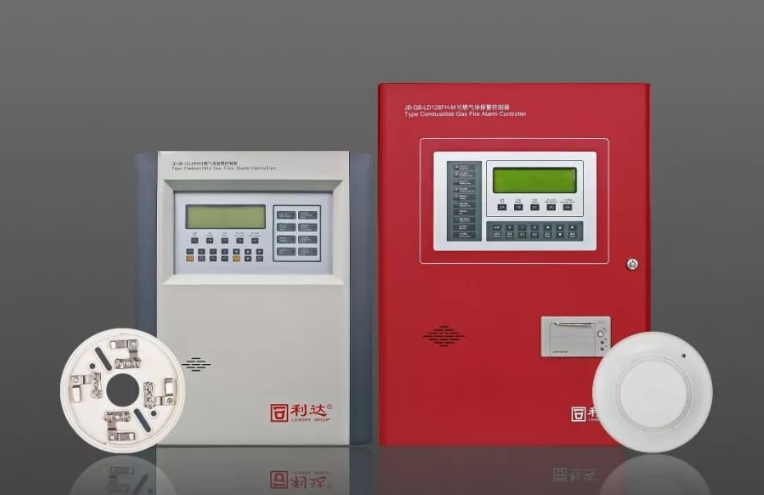

利達系列主機廣泛應用于工業自動化、儀表控制、包裝印刷、紡織機械等領域。隨著設備復雜度和自動化程度提升，主機與外部驅動板（或稱驅動模塊、驅動卡）之間的通信成為保證運動控制、參數同步及故障自診斷的重要環節。不回碼（不響應編碼/不返回碼）通常指主機發出控制命令或查詢后，沒有收到來自從設備或驅動板的正常應答數據或狀態碼。

1.2 概念界定
“不回碼”可具體表述為：

• 主機在下發指令（例如啟動、停止、位置復位、參數讀寫）后未收到預期的應答確認碼；

• 數據幀丟失或校驗失敗，使主機認為應答無效；

• 驅動板雖接收并執行指令，但未向主機回傳執行狀態或編碼器反饋等。

“主機與驅動板通信故障”則是指在物理層、鏈路層或應用層任何環節出現導致通信中斷、異?；蛘`碼的情形，其表現包括不回碼、周期性丟幀、響應延遲、異常告警等。

二、故障表現與影響
2.1 典型表現

• 主機報警提示“無應答/超時/通信故障”等；

• 機械定位異常、伺服振蕩、運動不同步或停止；

• 驅動板狀態指示燈異常（紅燈、黃燈閃爍或不亮）；

• 日志記錄出現大量CRC錯誤、幀錯誤或協議解析失敗。

2.2 對生產與安全的影響
通信故障會導致生產停滯、效率下降、產品質量波動，嚴重時可能引發設備碰撞、安全聯鎖失效，造成人員傷害或設備損壞。因此快速準確地定位并修復通信類故障具有重要意義。

三、可能原因分類分析
3.1 硬件層面

• 物理連接問題：電纜老化、插頭接觸不良、接線端子松動、屏蔽層破損或接地不良；

• 驅動板或主機內部電子元件故障：接口芯片（例如RS-485收發器、光耦隔離器）、電源濾波器、晶振失穩等故障；

• 編碼器/反饋元件故障：編碼器斷線、分辨率損壞、傳感器供電異常；

• 接地與電磁干擾（EMI）：強干擾環境下信號畸變、共模電壓造成通信失敗。

3.2 軟件/固件層面

• 協議不匹配或設置錯誤：波特率、數據位、校驗位、停止位、地址等通信參數不一致；

• 通信驅動程序或固件BUG：緩沖區溢出、超時設置不合理、重試邏輯不完善；

• 主機或驅動板固件更新不當導致兼容問題。

3.3 環境與人為因素

• 溫度、濕度超限影響電子元件性能；

• 安裝或維護不當，錯誤接線、誤配置、缺乏防護措施；

• 現場更改布線或設備布局引入新的干擾源。

四、故障排查流程與方法
4.1 初步判定與信息收集

• 查詢?cè)O(shè)備錯誤碼、報警日志、歷史故障記錄；

• 與現場操作人員溝通，確認故障發生時間、是否有外界事件（停電、雷擊、設備撞擊）；

• 檢查指示燈、面板顯示、運行狀態和是否有機械卡阻。

4.2 物理檢查

• 檢查所有通信電纜、連接器、插針，確認無松動、腐蝕或斷裂；

• 測量電纜阻抗與線對連通性，確認無斷路或短路；

• 檢查接地線及屏蔽是否正確連接，避免浮地或環路地電流；

• 觀察供電電壓是否穩定，電源濾波及穩壓正常。

4.3 信號與協議層診斷

• 使用示波器、邏輯分析儀或串口調試工具捕獲數據幀，檢查信號幅度、波形、周期與噪聲；

• 驗證通信參數（波特率、校驗、數據和停止位、協議格式）與設備設置一致；

• 分析CRC或校驗錯誤，判斷數據是否被篡改或丟失；

• 若采用現場總線（如CAN、Profibus、EtherCAT等），使用專用診斷工具分析網絡拓?fù)?、?jié)點狀態和流量。

4.4 軟件與固件排查

• 檢查主機與驅動板固件版本，確認是否存在已知BUG或兼容性問題；

• 復查通信驅動配置、超時與重試策略，調整為更適合現場工況的參數；

• 在可控環境下對主機或驅動板執行復位、重啟或回滾固件，觀察故障是否重現。

4.5 替換與逐步隔離法

• 通過更換已知良好的電纜、接頭或驅動板，確認是否為部件故障；

• 將故障設備在離線環境下單獨測試，排除外部網絡干擾；

• 采用環回測試或短回路反饋驗證主機串口和驅動板接口的基本功能。

五、典型故障案例與處理示范
5.1 案例一：接地不良導致周期性不回碼
現象：某設備在高負載運行時偶發主機報警“通信超時”，重啟后短時間恢復。
排查：檢查發現通信屏蔽線未正確接地，接地點與機器其它部分形成環路，負載變化時產生共模干擾。
處理：重新布線，采用單點接地、屏蔽線末端接地處理，增加共模濾波器。結果：故障消失，通信穩定。

5.2 案例二：驅動板接口芯片損壞
現象：主機對某一路驅動完全不回碼，更換主機地址仍報同樣錯誤。
排查：使用示波器無法在驅動板端捕獲有效發送信號，替換同型號驅動板后恢復正常。
處理：更換損壞驅動板并對接口電路做防護改進（增加浪涌保護、隔離元件）。結果：故障修復。

5.3 案例三：協議參數不一致導致幀校驗失敗
現象：設備在固件升級后出現大量CRC錯誤，通信斷斷續續。
排查：核對主機與驅動板的協議配置，發現升級后默認波特率改變且校驗方式由偶校驗變?yōu)闊o(wú)校驗。
處理：將主機配置調整至與驅動板一致或?qū)︱?qū)動板固件重新配置恢復原參數。結果：通信恢復正常。

六、修復措施與實施細則
6.1 硬件修復建議

• 更換老化或損壞的通信電纜、接插件和端子；

• 在電源與信號線上增加防浪涌、濾波與隔離裝置，必要時采用光電隔離；

• 對接地系統進行評估并實施單點接地或?qū)I(yè)接地網設計，避免地環路；

• 在高干擾環境下使用屏蔽雙絞線或工業級現場總線電纜，并正確連接屏蔽層。

6.2 軟件與配置修復

• 統一并嚴格記錄通信參數配置，采用版本控制管理固件與配置文件；

• 調整超時與重試策略以適應現場通信延遲，但同時避免掩蓋真實硬件問題；

• 在升級前進行兼容性驗證，必要時先在試驗環境回歸測試。

6.3 現場管理與應急策略

• 建立標準化的故障排查手冊與應急流程，包括常見故障清單與快速替換零件包；

• 培訓現場維護人員掌握基本通信診斷工具（萬用表、示波器、串口調試器）的使用；

• 對關鍵設備實施冗余設計或熱拔插支持，以減少單點故障影響。

七、預防性維護與改進建議
7.1 定期檢查與巡檢制度

• 定期檢查通信電纜、接插件、接地系統及供電狀況；

• 對驅動板與主機的工作溫度、風扇、散熱片進行維護，防止高溫導致元器件失效。

7.2 監測與告警機制

• 在主機側實現更細化的通信狀態監測與日志記錄，及時捕獲幀錯誤、CRC異常與超時趨勢；

• 引入預測性維護策略，通過統計分析故障前兆（噪聲增多、錯誤率上升）提前干預。

7.3 系統設計層改進

• 在設計階段選用抗干擾性更強的接口元件與接口協議，考慮工業現場的電磁環境；

• 對關鍵路徑實現冗余備份，關鍵節點支持熱插拔或快速切換；

• 與供應商建立緊密溝通機制，及時獲取固件更新、已知問題通告及修復補丁。
